Doppelschneckenextruder
PVC Compoundierung
Kompetenz in Extrusionstechnik
Wir entwickeln seit Jahrzehnten hochwertige Extruderanlagen für die Verarbeitung von Kunststoffen und Gummi.
Mit unserem modularen Maschinenbau, langjährigem Know-how und maßgeschneiderten Lösungen bieten wir individuelle Anlagenkonzepte – von der Laboranlage bis hin zur großindustriellen Produktionslinie.

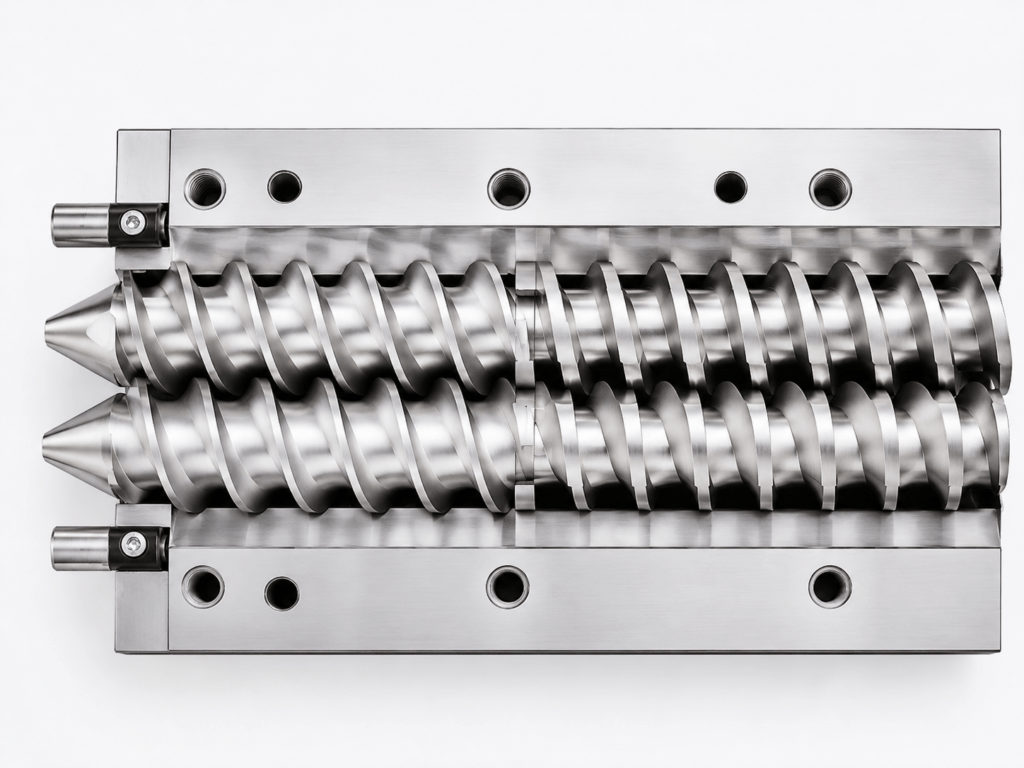

Doppelschneckenextruder – Gegenlauf
Unsere gegenläufig arbeitenden Extruder sind in Kompaktbauweise speziell für die Compoundierung und Granulierung von PVC weich und PVC hart ausgelegt.
ERMAFA liefert komplette PVC-Compoundieranlagen – je nach Kundenwunsch – mit folgenden Anlagenkomponenten:
- Rohstoffentleerung
- Silierung
- Förderung
- Verwiegung
- Mischen
- Granulierung
- Verpackung
Maschinen- und verfahrenstechnische Merkmale
- Gegenläufige Schnecken in Kompaktbauweise für PVC weich & hart
- Gleichläufige Schnecken für spezielle Anwendungsfälle
- Variabler Verschleißschutz gegen Abrasion & Korrosion (Zylinder und Schnecken)
- Hochleistungs-Vakuumentgasung
- Vertikalbeschickung mit Stopfschnecke (Kalt- oder Heißbeschickung)
- SPS-Steuerung mit Visualisierung
Granuliersysteme
- Anpassungsfähige Systeme mit variabler Düsenanzahl und Düsendurchmesser
- Zentrischer Abschlag für PVC weich & PVC hart
- Exzentrischer Abschlag für hochgefüllte Hart-PVC-Compounds
Granulatkühlung
- Effektive, platzsparende Zweistufenkühlung
- Durchsatz bis 2.500 kg/h
- Mit integrierter Rührwerkswelle in der oberen Kühlstufe
Follow us on
Social Media

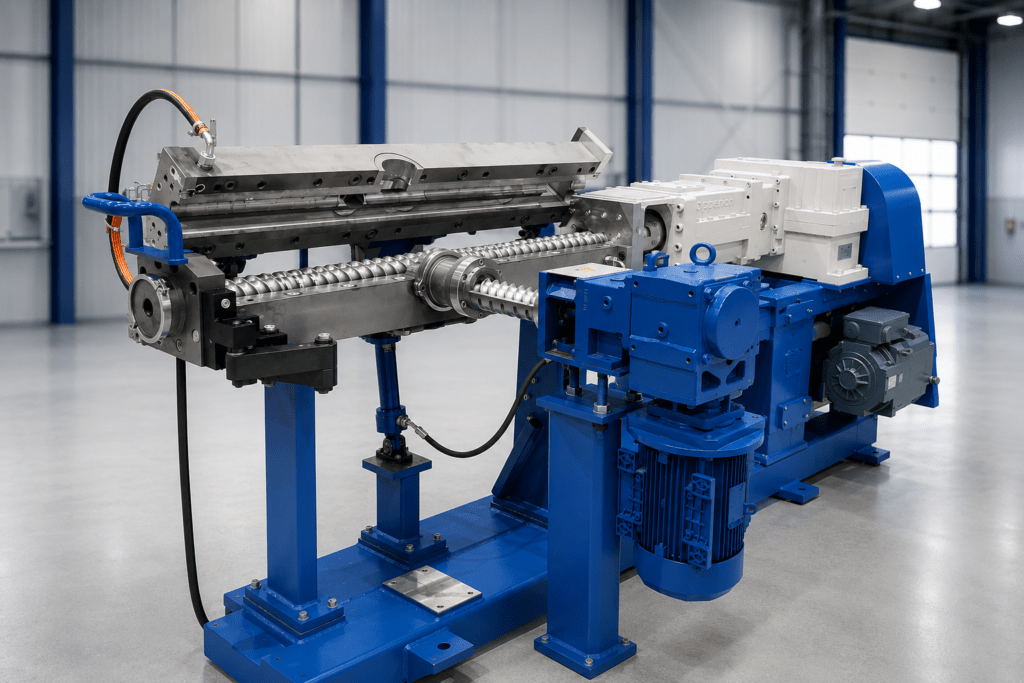

Doppelschneckenextruder – Gleichlauf
Für komplexere Aufgabenstellungen bietet ERMAFA auch gleichläufige Doppelschneckenextruder. Diese werden als komplette, verfahrensoptimierte Anlagen geliefert, bestehend aus:
- Silierung
- Förderung
- Gravimetrische Dosierung
- Compoundierung
- Granulierung
- Verpackung
Maschinen- und verfahrenstechnische Merkmale
- Durchsatzleistungen von 10 – 10.000 kg/h
- Variabler Verschleißschutz für Zylinder und Schnecken (Abrasion & Korrosion)
- Flexible Dosiermöglichkeiten: volumetrisch, gravimetrisch oder mit Stopfwerk
- SPS mit Prozessvisualisierung
Zylinder
- Längen bis 50 x D
- Modulare Segmente: 4 x D, 5 x D oder 6 x D
- Spezielle Segmente für Beschickung, Entgasung & Dosierung
- Kühlung wahlweise mit Luft oder Wasser
- Mehrfachentgasungssysteme ins Freie oder unter Vakuum
Schnecken
- Schneckendrehzahl bis 1.200 U/min
- Spezielle Segmente für Fördern, Entgasen, Mischen & Dispergieren
Granulierverfahren
- Stranggranulierung
- Wasserringgranulierung
- Unterwassergranulierung
- Heißabschlaggranulierung
| Typ | Schneckendurchmesser | Schneckendrehzahl | Drehmoment je Schnecke |
|---|---|---|---|
| E2.27 | 27,1 | 1200 | 160 |
| E2.40 | 41,3 | 1200 | 580 |
| E2.50 | 51,3 | 1200 | 1100 |
| E2.65 | 66,2 | 1200 | 2400 |
| E2.80 | 80,5 | 1000 | 4200 |
| E2.95 | 94,6 | 800 | 6900 |
| E2.134 | 134 | 500 | 153000 |
Weitere Varianten auf Anfrage.
